SMC模具是塑料加工工業中和塑料成型機配套，賦予塑料制品以完整構型和精準尺寸的工具。由于塑料品種和加工方法繁多，塑料成型機和塑料制品的結構又繁簡不一，所以，塑料模具的種類和結構也是多種多樣的。

SMC模壓工藝是一種先進的復合材料成型方式，而模具是SMC工藝的基礎，良好的產品質量是由可靠的模具來保證的。因此在SMC模壓工藝的設計工作中，模具的設計尤為重要。

在SMC模壓械具設計過程中，要根據產品的具體尺寸設計模具的型腔。除此之外還要根據產品的表面質量要求和需求量大小選擇合適的材料。為了保證產品的質量和工藝可行性，應合理設計模具的剪切邊、頂出系統等。

分型面設計

為產品易于脫模，保證產品精度、強度及便于模具加工等因素，分型面的選擇應考慮如下原則：

①為使產品便于推出,簡化頂出機構,分型面的位置應使產品在開模后盡可能留下在下模;

②盡量減少飛邊對產品外觀的損害,同時應便于清除殘余的飛邊;

③便于模具制造及模具零件加工;

④徑向尺寸精度要求高的產品,應考慮飛邊厚度對產品精度的影響,取垂直分型面便于保證產品徑向精度;

⑤保證產品的強度,避免產品出現尖角及薄壁。

分型面的設計非常重要，應該在模具設計初期對產品進行分型設計，畫出分型設計圖紙，確保產品能順利脫模且便于生產。

加工精度要求

SMC模具加工精度主要有三個方面：尺寸公差、形位公差及表面粗糙度。我們通常對模具廠家提的加工精度要求主要是尺寸公差和表面粗糙度。尺寸公差又大致分為：外形尺寸和模腔尺寸。兩類對于模具外形尺寸要求比較寬松，實際加工尺寸和模具圖紙理論尺寸誤差不超過±1.5mm都算合格。面模腔尺寸精度要求必須按圖紙嚴格控制，一般不超過0~0.1mm。我們可根據實際產品表面要求提出相對應的模具表面加工精度。

脫模斜度設計

由于SMC模具冷卻后產生收縮，會使產品緊緊包住模具型芯和型腔中的凸起部分。為了便于順利取出產品，防止脫模時撞傷或擦傷產品，設計SMC模具時，其內外表面沿脫模方向均應具有足夠的脫模斜度。

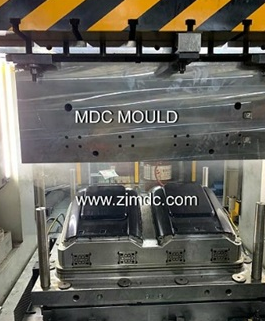

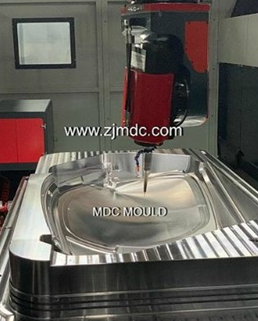

MDC模具是一家專門致力于SMC/BMC/GMT/LFT模具開發與研究并且具有良好口碑的企業。MDC秉承專業、誠信的理念，與客戶建立長期互惠的伙伴協作關系，通過成熟的技術和周到的服務，成為客戶項目開發模壓及復合材料模具合適、愉快的選擇。
